С11

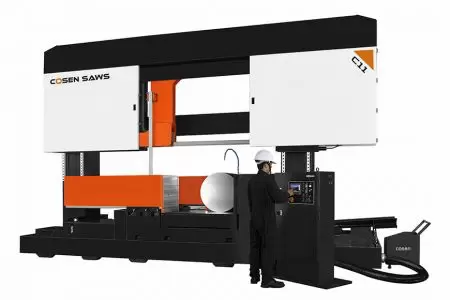

Ленточнопильный станок
Эта большая ленточная пила оснащена сервоприводным устройством подачи тисков для автоматической резки материала шириной до 1100 мм и высотой до 1100 мм. Толстая и прочная пильная рама оснащена четырьмя высокоточными линейными направляющими и двухколонной портальной конструкцией для направления, а подача контролируется пропорциональным клапаном, что позволяет стабильно и эффективно использовать резку ленточной пилы из вольфрамовой стали (карбида). В станке используется частотно-регулируемый двигатель мощностью 25 л. с., высокоэффективный редуктор с косозубой передачей и пильный диск шириной 80 мм, что делает его точным, простым в использовании и способным обрабатывать большие объемы, крупногабаритные и труднообрабатываемые материалы.
Цветной сенсорный экран 7" прост в использовании. В его функции входят настраиваемая база данных материалов, хранилище на 100 наборов рабочих заданий, непрерывная резка и обработка первой режущей головки, что позволяет быстро получать доступ к резке, просматривать динамику работы пильного станка и выполнять отладку. Эта автоматическая портальная ленточнопильная машина с ЧПУ — ваш постоянный партнер по резке, на которого вы можете полностью положиться.
Характеристики машины
- Двухколонная конструкция портала сочетается с прочной пильной балкой, что обеспечивает максимально устойчивую и амортизирующую конструкцию.
- Направляющие подачи и подачи пильной рамы спроектированы с использованием высокоточных линейных направляющих.
- Конструкция зоны подающих роликов и разгрузочного стола делает загрузку и выгрузку материалов максимально удобной.
- Частотно-регулируемый двигатель мощностью 25 л.с., напрямую соединенный с редуктором с косозубой передачей.
- Преобразователь частоты используется для управления плавным изменением скорости движения пильной ленты.
- Антивибрационное роликовое устройство.
- Мощная стальная щетка.
- Автоматический натяжитель пильного ремня.
- Полностью автоматическая сервоподача и компенсация толщины пильного полотна.
- Гидравлический полноходовой зажим передних и задних тисков.
- Пильный рычаг имеет ударопрочную конструкцию и направляется несколькими линейными направляющими, которые соединены с тисками для автоматического позиционирования.
- Цветной сенсорный экран HMI 7” с контроллером Mitsubishi PLC.
- Возможности системы Gaosheng Intelligent NC+ включают настраиваемую базу данных материалов, 100 наборов рабочих заданий и обратную связь по данным резки в режиме реального времени.
- Автоматический первый рез (пила).
- Отображение в реальном времени скорости пильного полотна, скорости резания и срока службы пильного полотна.
- Светодиодный рабочий фонарь.
- 1 биметаллическое пильное полотно.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Безвальный гидравлический стружкодробитель
- Скребок для удаления стружки
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Стойка с питанием или без питания
- Функция сканирования QR-кода для выполнения заказа
Технические характеристики продукта
| модель | С11 | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 1100 мм (43,3 дюйма) | - | - | ||
| Куб | 1100 мм (43,3 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
1100 x 1100 мм (43,3 x 43,3 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди | - | - | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 15 - 80 м/мин (50 - 262 фут/мин) | |||
| Размеры (Д x Ш x Г) | 12 020 x 80 x 1,6 мм (473,2 x 3 x 0,06 дюйма) | ||||
| напряжение | Гидравлическая система (отрегулирована перед отправкой с завода) | ||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 15 л.с. (11,2 кВт) | |||
| Гидравлический двигатель | 5 л.с. (3,75 кВт) | ||||
| Насос охлаждения | 1,5 л.с. (1,125 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 120 л (31,7 галлона) | |||
| Контейнер для охлаждающей жидкости | 150 л (39,6 галлона) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | ------------------------- | ||||
| Кормление | Метод контроля | Серво/гидравлический | |||
| Длина - одинарный ход | 480 мм (18,8 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99 метров (3897,6 футов) | ||||
| Поверхность кровати | высокий | 755 мм (29,7 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 15 800 кг (34 760 фунтов) | |||
| Общий вес | 15 850 кг (34 870 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 6200 x 2250 x 3800 мм (244 x 88,5 x 149,6 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: C-Технологии
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦1100
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦1100
- Мощность обработки - диаметр окружности (мм): 1100
- Ширина пильного полотна/дисковой пилы R (мм): 54
- Минимальная и максимальная скорость пильного полотна (м/мин): 20~100
