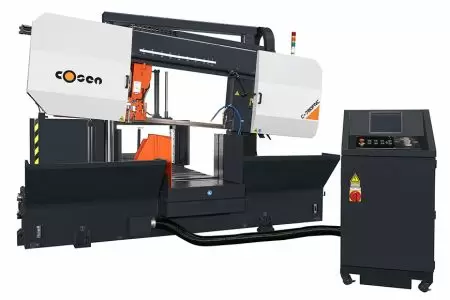

C-780FNC-3ML
Автоматическая горизонтальная двухколонная ленточная пила шириной 780 мм использует технологию Smart NC-100 (SNC-100), обеспечивающую преимущества полностью автоматического контролируемого распила. SNC-100 может программировать до 100 различных заданий, включая количество и длину резки. Потери автоматически компенсируются после ввода данных, что исключает необходимость ручных расчетов. Прочный, надежный и технологически продвинутый, он представляет собой идеальное решение для распиловки в условиях крупномасштабного производства.
Характеристики машины
- Технология Smart NC-100 (SNC100).
- Очень большие двойные колонны с пильным полотном, наклоненным на 5 градусов.
- Длина одного автоматического хода подачи может достигать 3 м (118 дюймов).
- Тиски можно подавать несколько раз с длиной хода до 99 м (999 дюймов).
- Стандартная подающая стойка 3M обеспечивает дополнительную поддержку заготовки.
- В подающем устройстве используются шариковый винт и серводвигатель.
Технические характеристики продукта
| модель | C-780FNC-3ML | ||||
|---|---|---|---|---|---|
| имя | Цифровое сенсорное управление наклоном пильного бруса с двойной колонной полностью автоматическая гидравлическая ленточная пила | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 550 мм (21,7 дюйма) | - | - | ||
| Куб | 550 мм (21,7 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
550 x 780 мм (21,7 x 30,3 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 5 - 783 мм (0,2 - 30,8 дюйма) Высота: 35 - 558 мм (1,4 - 22 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 23 - 137 м/мин (76 - 449 футов/мин) | |||
| Размеры (Д x Ш x Г) | 7200 x 54 x 1,6 мм (283,5 x 2,1 x 0,06 дюйма) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2400 - 2600 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 10 л.с. (7,46 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,5 кВт) | ||||
| Насос охлаждения | 1/4 л.с. (0,19 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 40 л (10,57 галлона) | |||
| Контейнер для охлаждающей жидкости | 85 л (22,45 галлона) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 1 мм (0,04 дюйма) | ||||
| Остаток | ------------------------- | ||||
| Кормление | Метод контроля | Сервопривод | |||
| Длина - одинарный ход | 3000 мм (118,11 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99 метров | ||||
| Поверхность кровати | высокий | 760 мм (29,9 дюйма) | |||
| Масса | ------------------------- | ||||
| Общий вес | 6054 кг (13319 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 4050 x 4660 x 2430 мм (159,4 x 183,5 x 95,7 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: СНС
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦550
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦780
- Мощность обработки - диаметр окружности (мм): 550
- Минимальная и максимальная высота прессования (мм): 35~558
- Ширина пильного полотна/дисковой пилы R (мм): 54
- Минимальная и максимальная скорость пильного полотна (м/мин): 23~137
