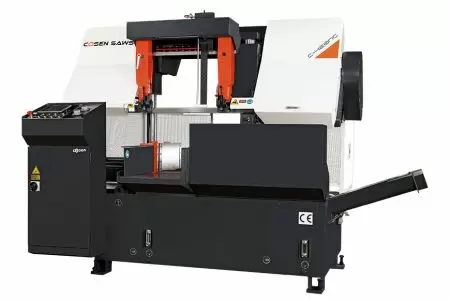

С-420NC
Отличительной особенностью этой автоматической горизонтальной двухколонной ленточно-пильной машины шириной 420 мм является то, что двойные колонны устойчивы и прочны, а конструкция поперечной балки прочна. В конструкции портала используются прецизионно отшлифованные двойные колонны большого диаметра, которые поддерживают и направляют весь процесс резки пильной рамы. Кроме того, перекладина присоединена сверху. Прочная и устойчивая портальная конструкция позволяет пиле плавно подниматься и опускаться, что значительно повышает скорость резки.
Подробнее
Характеристики машины
- Семидюймовый сенсорный экран.
- Разъемные передние тиски расположены по обе стороны пильного полотна. Даже при распиловке коротких материалов материал можно надежно зажать передними и задними разъемными тисками одновременно, а остаточный материал, образующийся в состоянии автоматической резки, сводится к минимуму, что значительно повышает стабильность и точность распиловки.
- Конструкция с двойным главным валом и поперечной балкой обеспечивает прочность конструкции. При резке усилие пиления можно равномерно распределить по всей машине, чтобы снизить вибрацию, возникающую во время пиления.
- Система охлаждения.
- Синхронная щетка с электроприводом эффективно удаляет остаточную стружку с лезвия и продлевает срок его службы.
- Отображение скорости пильного полотна.
- Индикатор срока службы пильного полотна.
- Отображение положения тисков подачи.
- Полностью автоматическое гидравлическое устройство натяжения лезвий.
- Система двойного клапана с точным давлением подачи и скоростью подачи для оптимальной производительности резки.
- Система автоматически компенсирует толщину пильного полотна и автоматически выполняет многократную подачу.
Необязательный
- Двухметровая кормушка
- Гидравлический зажим
- Регулятор давления тисков
- Трёхметровый питатель
Технические характеристики продукта
| модель | С-420NC | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с двухколонным цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 420 мм (16,5 дюймов) | - | - | ||
| Куб | 420 мм (16,5 дюймов) | - | - | ||
| Кубоид (ширина x высота) |
420 x 420 мм (16,5 x 16,5 дюймов) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 190–360 мм (7,5–14,2 дюйма), высота: 100–180 мм (3,9–7,1 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 15 - 117 м/мин (50 - 384 фут/мин) | |||
| Размеры (Д x Ш x Г) | 4770 x 41 x 1,3 мм (187,8 x 1,6 x 0,05 дюйма) | ||||
| напряжение | Гидравлическая система (отрегулирована перед отправкой с завода) | ||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 7,5 л.с. (5,6 кВт) / опционально: 10 л.с. (7,5 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,5 кВт) | ||||
| Насос охлаждения | 1/4 л.с. (0,19 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 40 л (10,6 галлонов) | |||
| Контейнер для охлаждающей жидкости | 85 л (22,5 галлона) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Давление зажима | 30 кг/см² | ||||
| Остаток | Ручной режим: 20 мм (0,79") / Автоматический режим: 65 мм (2,56") | ||||
| Кормление | Метод контроля | Давление масла | |||
| Длина - одинарный ход | 503 мм (19,8 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99M (3897 дюймов) | ||||
| Поверхность кровати | высокий | 730 мм (28,7 дюйма) | |||
| Масса | ------------------------- | ||||
| Общий вес | 2223 кг (4891 фунт) | ||||
| Область | (Длина x Ширина x Высота) | 2577 x 2484 x 1802 мм (101,5 x 97,8 x 71 дюйм) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: СНС
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦420
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦420
- Мощность обработки - диаметр окружности (мм): 420
- Минимальная и максимальная высота прессования (мм): 100~180
- Ширина пильного полотна/дисковой пилы R (мм): 41
- Минимальная и максимальная скорость пильного полотна (м/мин): 15~100
