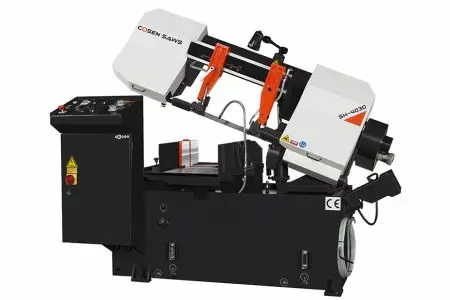

Ш-4030
Конструкция пильной рамы полуавтоматической горизонтальной пилы 400 x 300 мм такая же, как и у полностью автоматической пилы AH-300H. Несмотря на то, что это полуавтоматическая модель, ее режущие характеристики определенно не уступают другим! При резке железных материалов диаметром 300 мм полуавтоматическая горизонтальная пила SH-4030 компании Gaosheng конкурирует с экономичной продукцией других брендов. Его пильная стрела прочнее, а распиловка более стабильна, что также является ключом к выдающейся скорости резки Gaosheng! Конструкция подающего ролика и разгрузочного стола облегчает позиционирование подачи и подбор материалов после распиловки. Конструкция с двумя клапанами позволяет раздельно регулировать скорость подачи пилы и давление, обеспечивая отличную производительность резки. Настоятельно рекомендуется для малых и средних предприятий по обработке оборудования, литейных цехов, предприятий механической обработки и других заказчиков.
Характеристики машины
- Соединительный вал пильной рамы отшлифован с высокой точностью, а подъем и опускание пильной рамы контролируются давлением масла.
- Срок службы прецизионного червячного редуктора увеличен после закалки.
- Пять вариантов скорости пильного полотна или опциональная бесступенчатая регулировка скорости позволяют выбрать наиболее подходящую скорость в зависимости от материала.
- Пильная рама изготовлена из цельного куска чугуна, прочная и устойчивая.
- Лист вольфрамовой стали поддерживает и направляет полотно пилы.
- Стальная щетка приводится во вращение шкивом, эффективно удаляя железные опилки между зубьями пильного полотна и продлевая срок службы пильного полотна.
- Хорошая конструкция цикла охлаждения, скорость потока можно регулировать в соответствии с потребностями.
- Автоматический натяжитель пильного ремня.
- Тиски изготовлены из чугуна и зажимаются гидравлическим давлением.
- Разъемные передние тиски увеличивают точки захвата и уменьшают образование заусенцев.
- Подающий конец оснащен роликами для облегчения подачи.
- Разгрузочный стол оснащен рефлюксной конструкцией.
- Давление подачи и скорость подачи можно регулировать отдельно для достижения оптимальной производительности резки.
- Автоматическую высоту подъема пильной рамы можно настроить в соответствии с размером заготовки, что повышает эффективность работы.
- После завершения распиловки давление масла в пильной раме автоматически повышается.
- Рабочий свет.
Необязательный
- Плавно регулируемая скорость
- Индикатор скорости ленточной пилы
- Гидравлический очиститель стружки
- Редукционный клапан давления тисков
- Гидравлическое прессовочное устройство
- Роликовая стойка 1M / 2M
Технические характеристики продукта
| модель | Ш-4030 | ||||
|---|---|---|---|---|---|
| имя | Полуавтоматическая гидравлическая ленточная пила | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 300 мм (11,8 дюйма) | - | - | ||
| Куб | 300 мм (11,8 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
300 x 400 мм (11,8 x 15,7 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 190–300 мм (7,4–11,8 дюйма) Высота: 70–140 мм (2,7–5,5 дюйма) |
- | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 21 - 91 м/мин (69 - 298 футов/мин) | |||
| Размеры (Д x Ш x Г) | 3820 x 34 x 1,1 мм (150,4 x 1,3 x 0,04 дюйма) | ||||
| напряжение | Гидравлическая система | ||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 5 л.с. (3,75 кВт) | |||
| Гидравлический двигатель | 1 л.с. (0,75 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,1 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 25 л (6,6 галлона) | |||
| Контейнер для охлаждающей жидкости | 60 л (16 галлонов) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | 15 мм (0,59 дюйма) | ||||
| Кормление | Метод контроля | Давление масла | |||
| Длина - одинарный ход | ------------------------- | ||||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 740 мм (29,1 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 935 кг (2039 фунтов) | |||
| Общий вес | 1025 кг (2260 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 1850 x 1088 x 1365 мм (72 x 42 x 53 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полуавтоматический
- Скос: нет вращения
- Линия продуктов: горизонтально-ступичный
- Мощность обработки - максимальная высота (мм): ≦300
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦400
- Мощность обработки - диаметр окружности (мм): 300
- Минимальная и максимальная высота прессования (мм): 70~140
- Ширина пильного полотна/дисковой пилы R (мм): 34
- Минимальная и максимальная скорость пильного полотна (м/мин): 21~91
