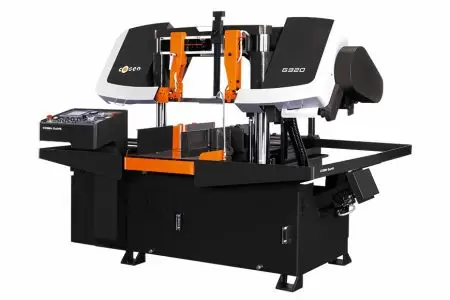

Г320
Автоматическая горизонтальная двухколонная ленточная пила шириной 320 мм оснащена двигателем мощностью 5 лошадиных сил, пильной лентой шириной 34 мм и независимым блоком управления, что делает эксплуатацию более удобной и простой. Двухколонная портальная конструкция отличается прочностью и высокой производительностью. Он имеет конструкцию с двумя шпинделями большого диаметра. При резке станком усилие распиловки равномерно распределяется по станку, что снижает вибрацию, возникающую во время распиловки, и обеспечивает плавный процесс резки; Таким образом, это не только повышает эффективность работы, но и продлевает срок службы пильного полотна, а также снижает затраты на устранение потерь.
Характеристики машины
- Интерфейс сенсорного экрана 7 дюймов и оригинальный ПЛК-контроллер Mitsubishi.
- Можно запомнить 100 различных комбинаций длины и количества нарезки.
- Автоматическая компенсация толщины пильного полотна.
- Противоударный ролик.
- Отображение функции отладки системы.
- Тиски двойного действия.
- Стальная пластина, устойчивая к царапинам.
- Разъемные тиски.
- Двойная регулировка частоты пильного полотна с бесступенчатым изменением скорости.
- Автоматическая регулировка натяжения пильного ремня.
- Гидравлический очиститель стружки.
- Декодер высоты.
Необязательный
- Двухметровая кормушка
- Редукционный клапан давления тисков
- Гидравлическое прижимное устройство
- Обнаружение перекоса пильного полотна
Технические характеристики продукта
| модель | Г320 | ||||
|---|---|---|---|---|---|
| имя | Интеллектуальный полностью автоматический пильный станок | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 325 мм (12,8 дюйма) | - | - | ||
| Куб | 325 мм (12,8 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
325 x 380 мм (12,8 x 15,0 дюймов) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 190 ~ 300 мм (7,5 ~ 11,8 дюйма) Высота: 70 ~ 140 мм (2,7 ~ 5,5 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 15 ~ 100 м/мин (50 ~ 328 футов/мин) | |||
| Размеры (Д x Ш x Г) | 4240 x 34 x 1,1 мм (167 x 1,3 x 0,042 дюйма) | ||||
| давление | 30 - 34 кгс/см² (Точность: +1 - +2 кгс/см²) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2200 - 2300 кгс/см² (точность: +100 - +150 кгс/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 5 л.с. (3,75 кВт) | |||
| Гидравлический двигатель | 1 л.с. (0,75 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,1 кВт) | ||||
| Другие компоненты | ------------------------- | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 35 л (9,1 галлона) | |||
| Контейнер для охлаждающей жидкости | 75 л (19,5 галлонов) | ||||
| Зажим тисков | Метод контроля | Давление масла при полном ходе | |||
| Минимальная зажимная способность | 0 мм | ||||
| Давление зажима | 23 кг/см2 | ||||
| Остаток | 50 мм (2,0 дюйма) | ||||
| Кормление | Метод контроля | Давление масла | |||
| Вес растягивающего усилия заготовки, зажатой в тисках | ------------------------- | ||||
| скорость | ------------------------- | ||||
| Длина - одинарный ход | 403 мм (15,9 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99 метров (3898 дюймов) | ||||
| Поверхность кровати | высокий | 800 мм (31 дюйм) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 1800 кг (3960 фунтов) | |||
| Общий вес | 1950 кг (4290 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 2235 x 2397 x 1685 мм (88 x 94,37 x 66,34 дюйма) | |||
| Операционная среда | Температура(ﾟC) | 5 ~ 40ﾟC (41 ~ 104ﾟF) | |||
| влажность(%) | 30 ~ 85% | ||||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: СНС
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦325
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦380
- Мощность обработки - диаметр окружности (мм): 325
- Минимальная и максимальная высота прессования (мм): 70~140
- Ширина пильного полотна/дисковой пилы R (мм): 34
- Минимальная и максимальная скорость пильного полотна (м/мин): 15~100
